Circuitos Pneumáticos e hidráulicos - aula 01

Introdução

Uma dinâmica organizada orientada para potencialização e economia utilizando cada vez menos a intervenção humana, tanto no ambiente industrial quanto no cotidiano é oque costuma-se chamar de Automação. Em contra partida para que esses processos possam vir a serem executados, existe a necessidade dos Automotismos, que são as ferramentas, instrumentos, máquinas ou processos de trabalho e recursos que contribuem para que esforços humanos sejam cada vez menos empregados aos trabalhos.

Para cada função determinada podem ser definidos automotismos de potência, que potencializam a magnitute física e mental do profissional em ambiente fabril baixando consideravelmente as possíveis fadigas físicas e mental a que se sujeita, automotismos de guia, utilizados para posicionamentos precisos em dispositivos de montagem ou fabricação, transformação e integração.

Automatizar um processo consiste em elaborados estudos de custos e benefícios, por isso é importante visar qualidade de produção e de vida ao escolher implementa-los.

Fluído

Qualquer substância capaz de escoar e assumir a forma do recipiente que a contém pode ser considerado fluído (óleo, água, ar...)

Pneumática

No sentido grego da palavra "PNEUMA" tem o significado de fôlego, vento, sopro, conceituando pneumática como sendo a matéria de estudos sobre movimentos e fenômeno dos gases.

Eletropneumática

A pneumática que passa a utilizar  a energia elétrica em CC ou em CA como fonte de energia nos acionamentos de diversas válvulas direcionais que compõe as eletroválvulas e válvulas proporcionais, diversos sensores e micro-chaves.

Pneutrônica

Indica a integração entre pneumática e eletrônica fazendo uso de controladores lógicos, sensores digitais e sistemas robotizados.

Pressão

É a força exercida em função da compressão de ar em um recipiente por sua unidade de ar na área interna, é dada pela unidade N/m² ou Pa (pascal), sendo comum também encontrá-la descrita como bar, atm, kgf/mm², Psi,).

Pressão no atuador

A relação entre a força que se opõe ao movimento de extensão de um atuador e a área interna do pistão.

fonte: apostila de sistemas pneumáticos e hidráulicos da universidade federal de Santa Catarina.

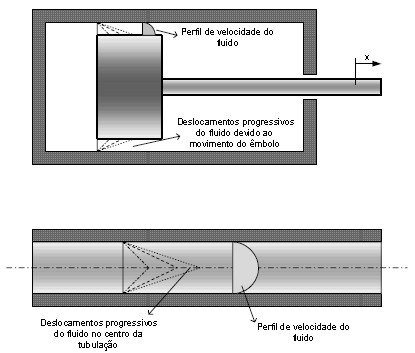

Vazão

Volume de fluído descarregado pela bomba por unidade de tempo, pode ser definido também como o produto entre a velocidade com que o fluídos se desloca em uma tubulação e sua seção transversal. É dada por m³/s ou mesmo l/min.
